Présentation

La fabrication

L'échafaudage RETOTUB est fabriqué à Vierzon, dans le département du Cher (18).

Les tubes utilisés sont en acier de qualité à haute limite élastique dont la traçabilité est assurée à tous les stades de la production. Ces caratéristiques font l'objet de vérifications périodiques par essais physiques dans un laboratoire spécialisé.

Les soudures sont réalisées par des soudeurs certifiés selon la norme Européenne EN 287.

Documentations

Notice technique échafaudage multidirectionnel galvanisé Télécharger la documentation

La norme

L'échafaudage préfabriqué multidirectionnel RETOTUB a été conçu selon les critères de la norme NF HD 1000, au mois d'Octobre 2004, les normes et décrets concernant ces matériels ont été abrogés et remplacés par de nouveaux référentiels en conformité avec la Directive Sociale Européenne sur le travail en hauteur : Normes NF EN 12810, 12811 et les recommandations CNAMTS (R408).

La marque NF

La "marque NF" a pour objet d'attester la conformité des produits aux normes les concernant, avec des spécifications complémentaires, notamment de qualité, de traçabilité et un contrôle de suivi d'usine par un organisme agréé. La "marque NF" certifie la conformité des échafaudages RETOTUB multi-SYSTEL et multi-RETRO aux normes NF EN 12810-1 et 2, NF 12811-1, 2 et 3 et au Référentiel "NF"-096 RETOTUB est admis à la marque NF Equipements de Chantier sous le numéro d'identification 18.

classification du multi directionnel retotub



- Par application des normes Européennes NF EN 12810 & 12811 définissant les règles de classification par le calcul des échafaudages de façade, il est obtenu les résultats suivants pour le modèle RETOTUB :



- Nos structures sont conçues pour recevoir des planchers jusqu'à la classe 6.



terminologie de l'échafaudage

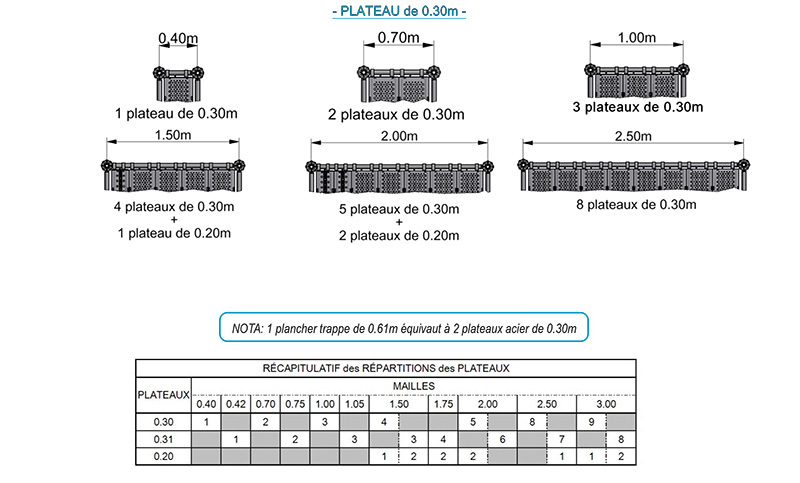

Répartition des plateaux







Classe de charge des planchers



  • Classe 1 : 75 daN/m² de charge uniformément répartie
  • Classe 2 : 150 daN/m² de charge uniformément répartie
  • Classe 3 : 200 daN/m² de charge uniformément répartie
  • Classe 4 : 300 daN/m² de charge uniformément répartie
  • Classe 5 : 450 daN/m² de charge uniformément répartie
  • Classe 6 : 600 daN/m² de charge uniformément répartie



Les applications

Le multidirectionnel RETOTUB, un produit qui s'adapte à vos besoins



Tour de service





Escalier avec limons et plateaux acier





Tour d'étaiement
